O presente relatório descreve o processo de publicação e configuração do aplicativo web (APP) PACUERA – UHE Emborcação, desenvolvido para facilitar o acesso e a utilização das informações geográficas do Plano Ambiental de Conservação e Uso do Entorno de Reservatórios Artificiais (PACUERA) da UHE Emborcação.
Objetivo
O objetivo do APP é disponibilizar, de forma fácil e ágil, informações sobre o Zoneamento Ambiental da região do entorno do reservatório da UHE Emborcação, permitindo que a população local e outros interessados possam:
- Identificar se seus estabelecimentos e/ou propriedades estão dentro ou fora da área de algum zoneamento ambiental.
- Verificar se estão sujeitos ou não a efeitos de legislações ou normas ambientais.
- Acessar informações detalhadas sobre os zoneamentos e links para documentos relacionados.
Infraestrutura de Dados Espaciais – IDE CEMIG
O APP foi desenvolvido utilizando a Infraestrutura de Dados Espaciais (IDE) da CEMIG, que segue os padrões internacionais do Open Geospatial Consortium (OGC) para armazenamento e publicação de informações geográficas.
Termos técnicos:
- Infraestrutura de Dados Espaciais (IDE): Um sistema integrado para armazenamento, gerenciamento, análise, compartilhamento e disseminação de dados geográficos.
- Open Geospatial Consortium (OGC): Um consórcio internacional sem fins lucrativos que define padrões para sistemas de informação geográfica e localização.
Repasse das Informações e Bases de Dados
As informações sobre o zoneamento ambiental foram fornecidas pela área de negócio, Gerência de Operações de Geração – AG/GO e Gerência de Gestão Ambiental – DEA/GA, em formato Shape File, além dos mapas em formato PDF disponibilizados na documentação do estudo, e foram disponibilizadas para a DTI/SI através de link do ONE DRIVE.

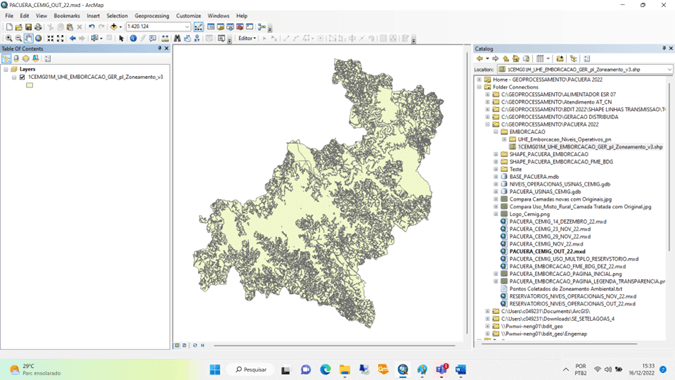

O formato shape file das informações facilitou a utilização, neste caso, do software de geoprocessamento ArcGIS DeskTop 10.7 para avaliação do conteúdo disponibilizado. As informações foram acessadas e visualizadas em forma de Mapa (ver print da tela abaixo) e até essa primeira análise, não foram encontrados nenhuma dificuldade ou problemas aparentes.
Essas informações geográficas (espaciais) encaminhadas pela área de negócio passaram pelo processo de adequação a IDE Cemig, sendo convertidas para tabelas no formato Oracle, com o objetivo de facilitar a publicação e disponibilização das informações de forma compartilhada, assegurando a conformidade com as normas e padrões definidos.
ArcGIS Portal Enterprise: Configuração e Publicação das Camadas no Web App Builder
A publicação desse tipo de aplicação no ArcGIS Portal Entreprise requer conhecimentos em Geoprocessamento e habilidade com aplicações ferramentas geo da Esri/ArcGIS, com apoio e suporte da IMAGEM, nosso fornecedor. Também é necessário níveis de permissões específicos para técnicos de TI.
Com a base de dados adaptada aos padrões da IDE CEMIG iniciamos o processo de com o tratamento e publicação das camadas de informações do Zoneamento Ambiental do PACUERA da UHE Emborcação em forma de Serviço Web no ArcGIS Portal Entreprise, que é um ambiente corporativo e permite acesso externo pela internet a qualquer usuário interessado.

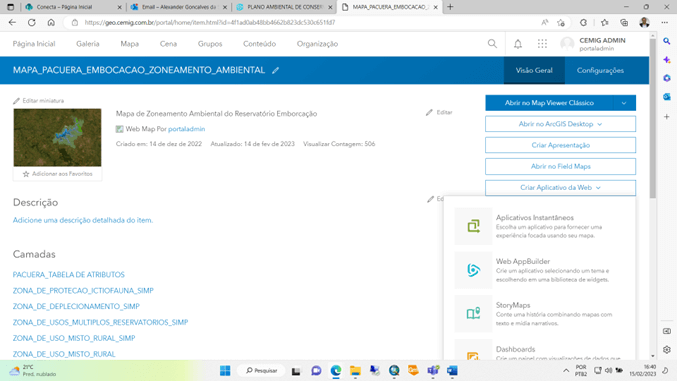

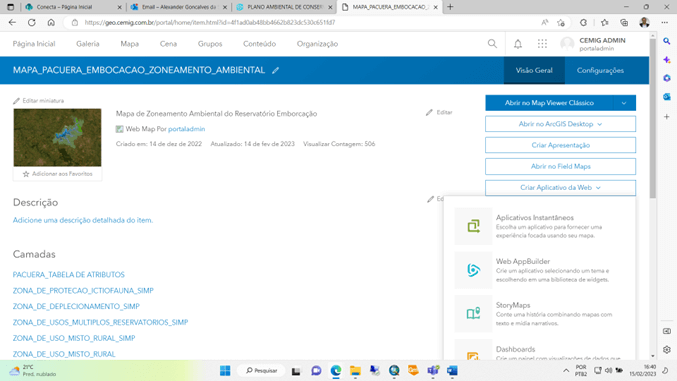

Essas camadas de serviços web publicadas irão compor o serviço de Mapa que será publicado no mesmo ambiente e utilizadas como base da aplicação (Web Map – MAPA_PACUERA_EMBOCACAO_ZONEAMENTO_AMBIENTAL). A partir do Mapa com seus serviços web publicado e salvo, temos a cesso a ferramenta para “Criar Aplicativo da WeB” e escolhemos a opção “Web APP Builder”.
Aplicação Pacuera Emborcação
A aplicação Pacuera Emborcação criada consiste basicamente em:
- Um mapa representando as camadas do Zoneamento Ambiental levantado.
- Uma Lista de camadas/Legenda, classificada por cores.
- Uma ferramenta de análise espacial que verifica a existência de alguma camada do Zoneamento Ambiental em intercessão com o local (coordenadas geográficas) ou endereço informado pelo usuário.
Na construção desse Web Mapping Application, utilizamos, além do serviço de Base Map como fundo, mais 03 ferramentas/funcionalidades Geo chamadas Widgets:
1. Widget Near Me (Perto de Mim):
Permite ao usuário pesquisar por localidades dentro da área de abrangência do Zoneamento Ambiental da UHE Emborcação.
O usuário pode informar:
- Endereço completo (cidade, bairro, rua, número).
- Coordenadas geográficas (latitude e longitude).
- A ferramenta verifica se o local informado está inserido ou não dentro da área de algum polígono do zoneamento ambiental.
2. Widget de Informações:
Exibe informações detalhadas sobre os Zoneamentos Ambientais quando o usuário clica em um ponto específico no mapa.
Essas informações podem incluir:
- Descrição do tipo de zoneamento.
- Links para documentos relacionados no web site da Cemig.
- Indicações sobre ações permitidas ou não dentro daquele zoneamento.

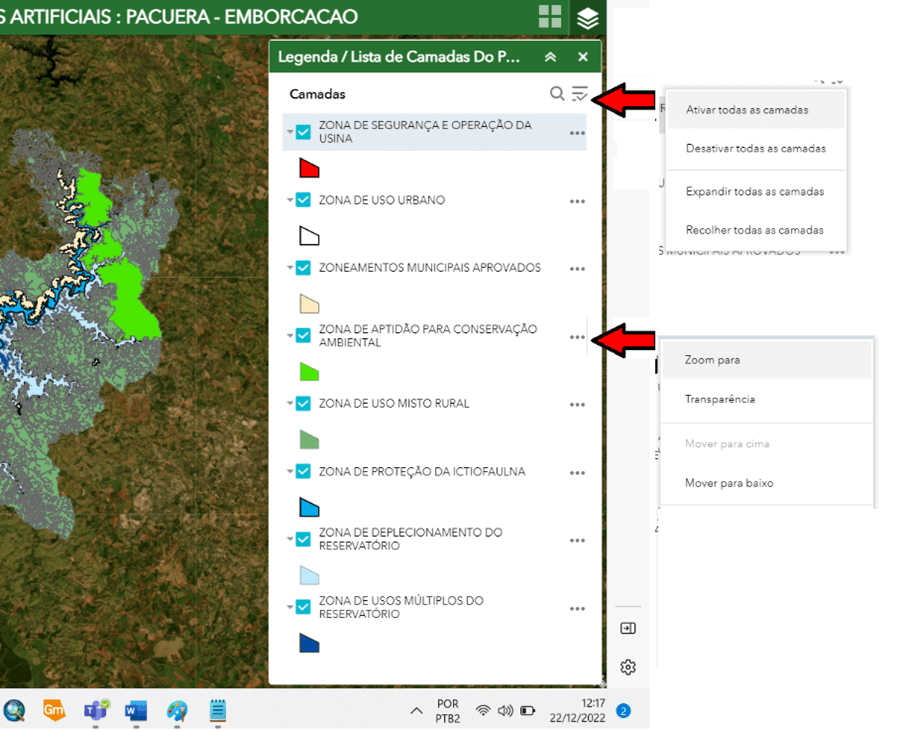

3. Widget Lista de Camadas/Legenda:
Permite ao usuário:
- Visualizar e controlar quais camadas deseja exibir no mapa.
- Marcar ou desmarcar desmarque os nomes desejados na lista.
- Expandir ou recolher a lista para melhor visualização.
Clique nos três pontos ao lado do nome da camada para:
- Aplicar zoom naquela camada específica.
- Alterar a transparência dos elementos da camada.
- Alterar a ordem de sobreposição das camadas no mapa.

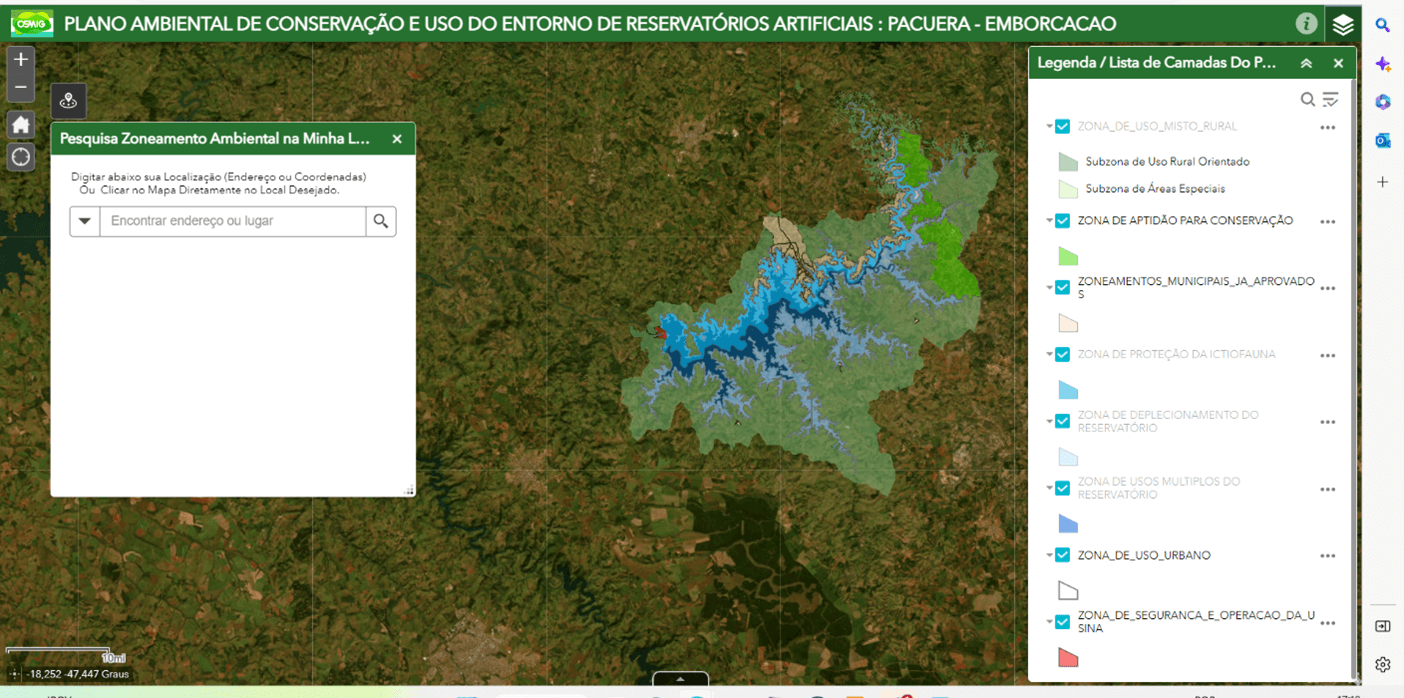

Web Mapping Application: PACUERA da UHE Emborcação – Instruções Básicas de Uso
A aplicação é amigável e intuitiva, similar ao Google Maps ou Google Earth. No entanto, para facilitar a utilização, um pequeno manual de instruções está disponível no menu superior do APP.
Principais Funcionalidades do Mapa do PACUERA da UHE Emborcação

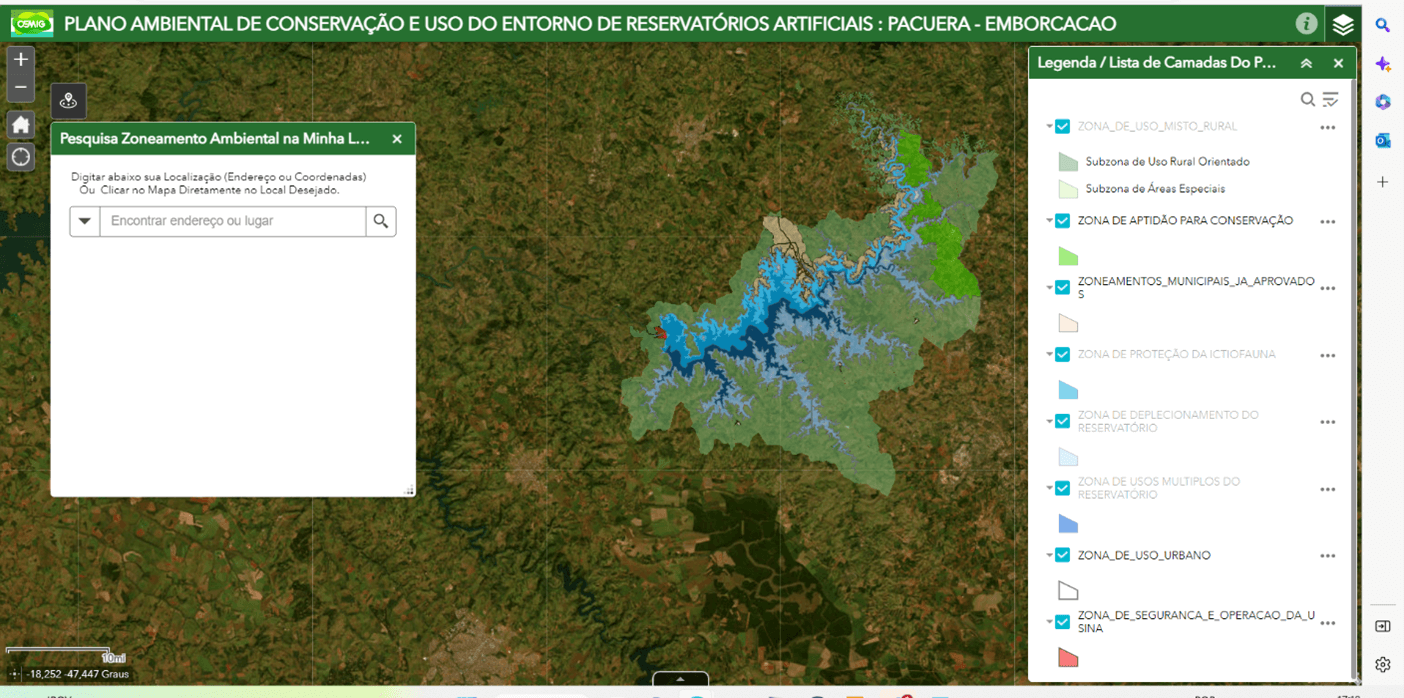

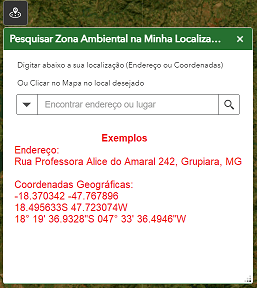

Ferramenta de pesquisa da Localização do Usuário x Zoneamento Ambiental:
- Insira o endereço completo ou coordenadas geográficas (latitude e longitude separadas por ponto “.”).
- Utilize o sinal negativo (-) para o hemisfério sul ou a letra “S”.
- Alternativamente, clique no botão “Meu Local” para utilizar o GPS do dispositivo (se disponível).

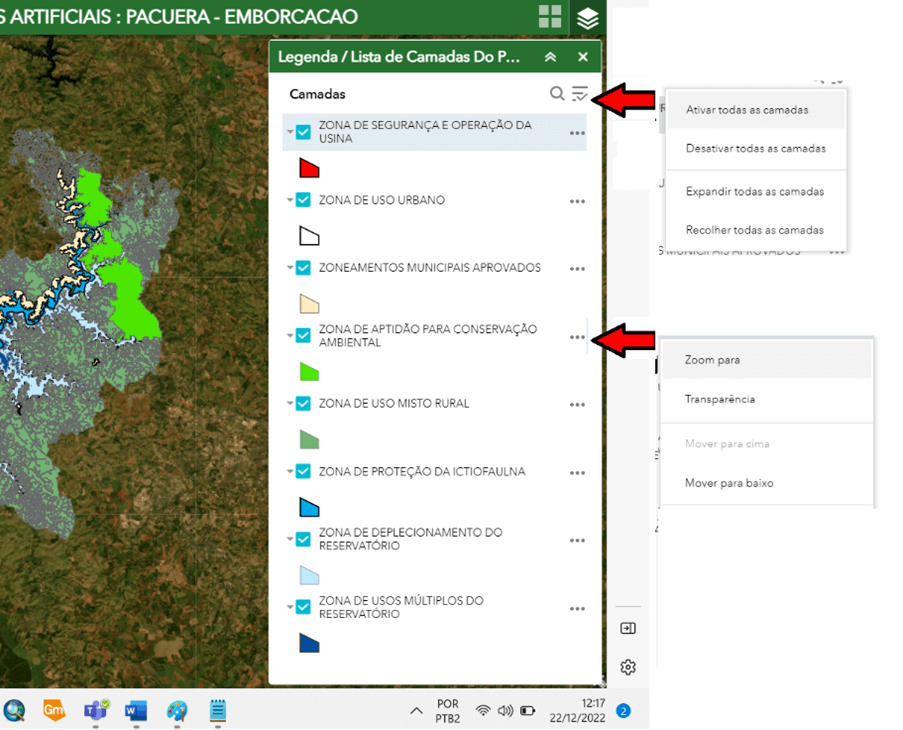

Legenda/Lista de Camadas:
Permite ao usuário:
- Visualizar e controlar quais camadas deseja exibir no mapa.
- Marcar ou desmarcar os nomes desejados na lista.
- Expandir ou recolher a lista para melhor visualização.
Clique nos três pontos ao lado do nome da camada para:
- Aplicar zoom naquela camada específica.
- Alterar a transparência dos elementos da camada.
- Alterar a ordem de sobreposição das camadas no mapa.
Botões de Controle da Visualização:
- No canto superior esquerdo estão os botões de Zoom:
- (+) para aproximar.
- (-) para afastar.
- Logo abaixo, o botão “Meu Local” centraliza o mapa de acordo com a localização do computador ou GPS do dispositivo móvel.
- Você também pode utilizar o scrool do mouse para controlar o zoom.

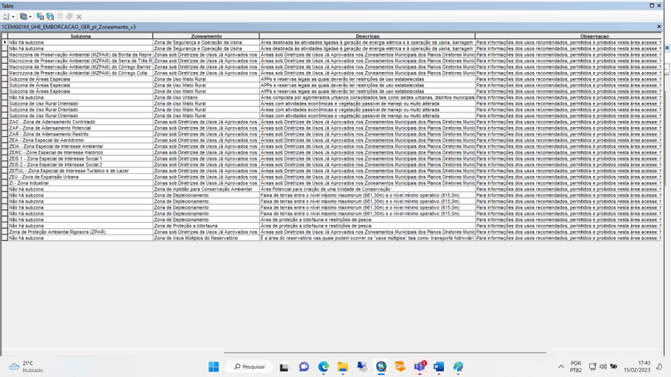

Botão para Exibir a Tabela de Atributos:
- Localizado na parte inferior central da tela do mapa.
- Permite visualizar a tabela com informações descritivas de cada camada de zoneamento ambiental.
Conclusão
A aplicação PACUERA – UHE Emborcação disponibiliza, de forma simples e intuitiva, informações sobre o Zoneamento Ambiental do entorno do reservatório. É um recurso valioso para a população local e outros interessados consultarem essas informações.
O APP já se encontra publicado em ambiente Internet e pode ser acessado.
Documento preparado por: Alexander Gonçalves da Silva – DTI/SI ags@cemig.com.br
Analistas do projeto:
• ALEXANDER GONÇALVES DA SILVA
• CELSO MEIRELES ALVES – Coordenador
• ALLINE SANTOS FERREIRA
• MARCONE RIBEIRO DE OLIVEIRA
Colaboradores da área de Negócio:
- IARA DE CASTRO E OLIVEIRA
- CINTIA VELOSO GANDINI
- WESLLEY FAUSTINO DA SILVA
