O Projeto de Pesquisa e Extensão UCM – UFPR CampusMap (www.campusmap.ufpr.br), desenvolvido desde 2017 pelo CEPAG – Centro de Pesquisas Aplicadas em Geoinformação (www.cepag.ufpr.br), tem como objetivo utilizar dados geoespaciais para a gestão dos espaços físicos da Universidade Federal do Paraná (www.ufpr.br).
A complexidade estrutural da UFPR e o desafio da gestão espacial
A UFPR tem uma estrutura física composta de 26 campi, localizados em diferentes cidades do estado do Paraná.
Sua estrutura administrativa é composta por 14 setores, além dos campi de Jandaia do Sul, Palotina, Litoral, Centro de Estudos do Mar e Toledo.
De acordo com Portal da Transparência da UFPR, são mais de 11 milhões de metros quadrados de área de terreno, cerca de 500 mil metros de área construída e 335 edificações.
São 5.900 servidores, entre técnicos administrativos e docentes, cerca de 38.000 alunos de graduação e pós-graduação.
Devido à dimensão dos seus campi, grande parte da comunidade acadêmica desconhece o espaço no qual desenvolve suas atividades.
Se forem consideradas as pessoas externas à essa comunidade que circulam pelas dependências da UFPR, esses números crescem ainda mais pois compreende prestadores de serviços terceirizados, entregas e a comunidade em geral.
O desconhecimento do espaço físico interior e exterior dos campi têm impactos diretos na administração central: gerenciamento de recursos (materiais e humanos), planejamento da infraestrutura dos campi, tanto no interior quanto no exterior dos edifícios e segurança.
Todas essas ações de gestão podem ser suportadas pelo uso de uma base de dados geoespacial atualizada como elemento básico para o conhecimento do espaço.
Projeto UCM: Como era antes da melhoria implementada e desafios da UFPR
Antes do surgimento do projeto UCM, todas as informações geoespaciais utilizadas em ações de planejamento, apresentavam limitações de atualização e centralização, pois eram utilizadas apenas pelos usuários envolvidos nessas ações.
Um dos principais motivos para a proposição do UCM foi o desconhecimento das dimensões dos espaços internos das edificações que conta com mais de 10 mil ambientes.
A linha do tempo da Figura 1 apresenta a evolução do projeto.
Em 2017, foi realizado o mapeamento do primeiro campus, sendo que entre 2019 e 2021, todos os campi foram mapeados.
O processo de elaboração da base cartográfica exterior dos campi consistiu em produzir um mapeamento utilizando técnicas de Fotogrametria, Geodésia, Topografia, Cartografia e SIG.
Para adquirir os dados fotogramétricos, foi adotada a tecnologia de VANT (Veículos Aéreos não Tripulados), bem como a tecnologia GNSS (Sistema de Navegação Global por Satélites) para a medição de pontos em campo.
Adicionalmente, foram utilizados programas de CAD (Computer-Aided Design) e GIS (Geographic Information System) para a edição e compilação dos dados obtidos por restituição estereofotogramétrica digital.
O produto final, nos formatos matricial e vetorial, dos diferentes campi foi produzido em conformidade com o PEC-PCD (Padrão de Exatidão Cartográfica de Produtos Cartográficos Digitais) na classe A da escala 1:1000.
Além da base cartográfica exterior, os dados relativos às dimensões do interior das edificações foram obtidos de plantas em formato CAD que foram dimensionadas ao contorno dos prédios.
Informações de atributos sobre o uso de cada ambiente foram coletadas in loco.
Todo esse processo foi realizado pela equipe de estagiários do CEPAG composta de alunos de graduação da UFPR, cuja equipe é coordenada pela professores Luciene Stamato Delazari e Leonardo Ercolin Filho.
WebSIG (ou WebGIS): inovação e melhorias na UFPR
Após o término da elaboração da base cartográfica exterior dos campi, um dos pontos de inovação no projeto UCM foi o desenvolvimento de um WebSIG (ou WebGIS) com o objetivo de disponibilizar as informações produzidas, bem como as ferramentas para uso da comunidade interna e externa da UFPR.
Neste portal, é possível visualizar ortoimagens, a base cartográfica exterior e interior das edificações, bem como demais informações como a Rede Topográfica, que fornece um arcabouço geodésico e topográfico para uso em atividades de ensino, pesquisa e extensão.
A versão 1.0 do WebSIG foi desenvolvida entre 2018 e 2019 com o uso de ferramentas de código aberto (Open Source Softwares).
Em 2024, a versão 2.0 do WebSIG foi desenvolvida com a migração dos dados para a plataforma ArcGIS Online.

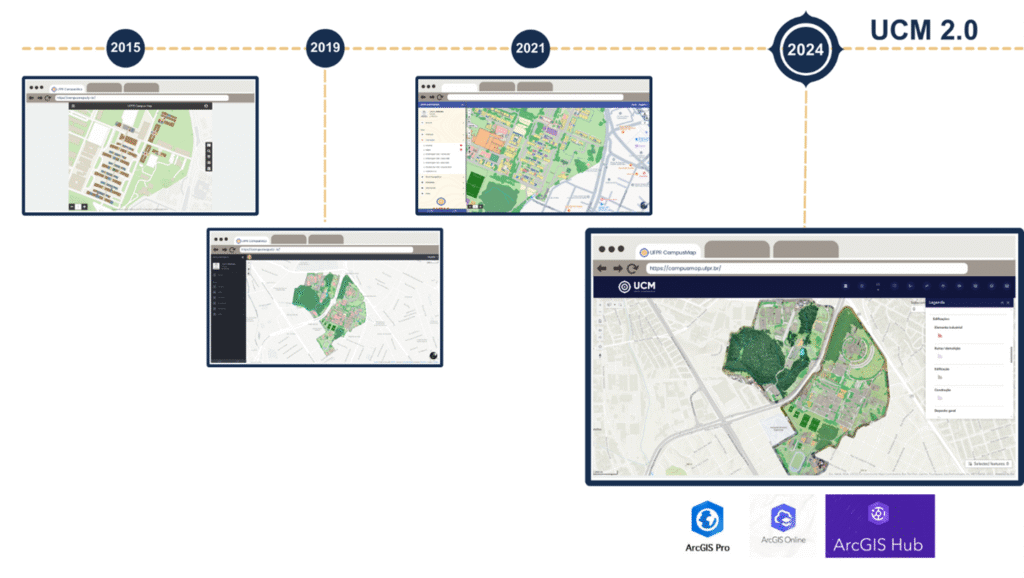

A Figura 2 apresenta as diferentes interfaces do UCM até a versão atual.
UCM 2.0 no ArcGIS Online: Como foi desenvolvida essa ideia e processualizada na UFPR

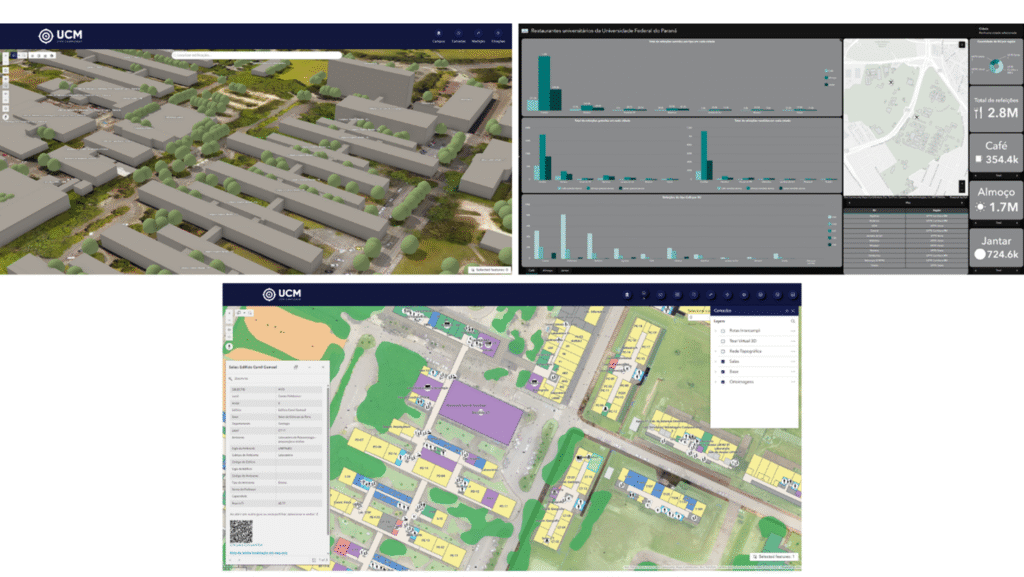

O UCM 2.0, desenvolvido em ambiente ArcGIS Online (Figura 3), contempla todas as funcionalidades da versão 1.0 e também:
- Portal para acesso aos dados dos campi;
- UFPR 3D;
- Dashboards com dados relativos aos serviços oferecidos pela UFPR;
- Número de estudantes e docentes;
- Informações sobre os Restaurantes Universitários e Bibliotecas;
- Dados sobre os espaços da UFPR.
Foi desenvolvido também um StoryMaps que conta um pouco sobre a história da UFPR, além disso, foram produzidos mapas de localização de todos os campi.
Atualmente, outras aplicações estão sendo desenvolvidas como visualização das rotas dos ônibus que ligam os diferentes campi em Curitiba.
Ganhos e benefícios da solução UCM 2.0 na UFPR
Os dados disponibilizados no UCM 2.0 são utilizados por diferentes usuários da comunidade da UFPR, como por exemplo:
- Diretores de Setor para planejamento e gestão dos seus espaços;
- Engenheiros e arquitetos, para planejamento de obras e regularização dos espaços;
- Administradores em geral, para acessar os dashboards e dados disponibilizados;
- E docentes e alunos no desenvolvimento de atividades de ensino, pesquisa e extensão.
Visão de futuro do UCM e da UFPR
O UCM é um projeto de desenvolvimento contínuo e que se torna mais eficiente à medida que agrega diferentes informações com dados geoespaciais.
As novas ferramentas que estão em desenvolvimento permitirão a coleta de dados para atualização da base de dados, bem como a proposição de aplicações específicas para os diferentes usuários da UFPR.
O UCM nas suas versões 1.0 e 2.0 consiste hoje em um portal institucional para disponibilização de dados sobre a estrutura física da UFPR, agregando também dados sobre serviços prestados pela UFPR à comunidade.
Diante dos resultados obtidos, em 2024, o UCM teve sua marca registrada no Instituto Nacional da Propriedade Industrial do Ministério de Desenvolvimento, Indústria, Comércio e Serviços do Governo Federal.
Em 2022, o UCM foi relacionado ao Plano de Desenvolvimento Institucional da UFPR para o período 2022-2026 como ferramenta essencial para a gestão de recursos na UFPR.
Dessa forma, o UCM consolida o objetivo de se tornar uma ferramenta indispensável para a gestão na administração pública.
Autores:
Luciene Stamato Delazari
Professora na UFPR | Coordenadora do Centro de Pesquisas Aplicadas em Geoinformação (CEPAG-UFPR).
Engenheira Cartógrafa (UFPR, 1993), Mestre em Ciências Geodésicas (UFPR, 1996), Doutora em Engenharia de Transportes e Informações Espaciais (USP, 2004).
Leonardo Ercolin Filho
Professor na UFPR | Coordenador do Centro de Pesquisas Aplicadas em Geoinformação (CEPAG-UFPR)
Engenheiro Cartógrafo (UNESP -PP, 2001), Mestre em Engenharia de Transportes e Informações Espaciais (USP, 2009), Doutor em Ciências Geodésicas (UFPR, 2017).
